【プラモデル製作記】タミヤ1/24 Mercedes-Benz 300SL (1954年) メルセデスベンツ300SL

ヘッドライトの電飾

シンプルな配線

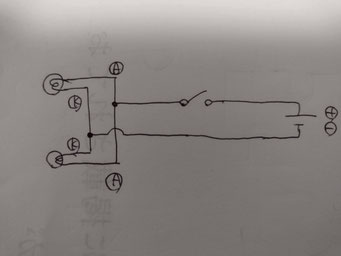

メルセデス・ベンツ300SLの電飾配線図

ヘッドライトを光らせることにします。写真は配線図ですが、極めて単純に、2個の白色LEDを並列に繋ぎ、3Vのボタン電池で発光させます。

白色LEDの仕込み

ヘッドライトの器にあたる部品を丸くくり抜きます。そこに白色LEDをセットし、グルーガンで固定します。

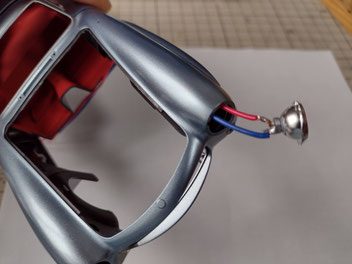

メルセデス・ベンツ300SLのヘッドライト

コードをLEDの足にはんだ付けし、ボディに通します。

スイッチの取付け

スイッチをどこに付けるかいろいろ思案しましたが、シャーシに穴を開けて固定することにしました。

外観重視のカーモデルキットと違って、車内のフレームまできちんと再現されているキットなので、十分な隙間がほとんどありません。ちょうどディファレンシャルギアの前方部分に僅かな空間がありそうなので、この真下に穴を開けてスイッチを固定します。ここならぎりぎりスイッチの金具や配線を収められそうです。
